::Modular Synthesizer Project::

Ein Modularsynthesizer wurde für mich immer interessanter, da mir die Klangeingriffsmöglichkeiten am normalen Synth immer zu limitiert waren. Experimente mit Klangmodulen sind sicherlich sehr interessant und eröffnen Einblicke in ganz neue Klangwelten.

Leider sind kommerzielle oder antike Modularsynthesizer verständlicherweise sehr teuer, deshalb kam als Bastler eigentlich nur der Selbstbau in Frage. Auf dem Internetz bin ich bereits auf einige Projekte gestossen, habe auch einige Modularbastler persönlich kennengelernt, und der Zusammenhalt unter solchen Freaks ist immer gross, besonders wenn es darum geht, spezielle Bauteile zu besorgen und über gemachte Erfahrungen zu diskutieren.

Auf dem www existieren bereits so viele Schaltpläne für verschiedenste Module, das man gleich loslegen kann. Etwas elektronisches Verständnis ist aber trotzdem nötig, um die einzelnen Module an sein eigenes System anzupassen, und einige Sonderwünsche einfliessen zu lassen. Meine Module sind eher Klang- als Sequenzerorientiert, wobei viele Effektmodule zur Anwendung kommen.

Da ein Modularsystm auch ein Genuss fürs Auge ist, lege ich sehr viel Wert auf eine elegante optische Erscheinung, was aber ein Kompromiss zur Lowcost-Idee ist. Die Frontplatten entstehen bei meinem System nach dem Gedakop-Verfahren, die Kabinette wurden aufwendig gebeizt und lackiert. Die auf den Bildern zu sehenden Frontplatten sind Prototypen, in blankes Alu gebohrt...

Aufgrund anderer unbeendeter Projekte und des Sommerwetters liegt der Modular z.Zt. auf Eis, und der Weiterbau ist für Winter 07/08 geplant. Bis dahin sollten auch alle Teile vorhanden sein.

Geplante Module:

2x ASM VCO 2x Forumodular VCO 1x MFOS VCO 1x Big Audio Mixer 2x MFOS Dual VCA 3x Yusynth VCA 1x Powermodul/Netzteil 1x Output Modul 1x Multiple CV Distributor 2x Yusynth Noise and S&H 1x Proco Rat Clone

1x MFOS Dual LFO 4x ADSR Yusynth/MFOS 3x Inverting Mixer 1x VCLFO 2x CV Offset & Attentuator 2x Stereo Chorus 1x Tape Delay Module 1x Fixed Resonant Filter Bank 1x MFOS VCF 1x Polyvoks Filter 1x Tube Screamer Clone

1x Divider/Inverter 1x MSC176 Transistor Ladder Filter 1x Small Spring Reverb 1x Big Spring Reverb 2x Rebote Delay 1x Small Clone Chorus 1x Small Stone Phaser 1x Dual Slew Generator 1x Bluebox Octave Fuzz

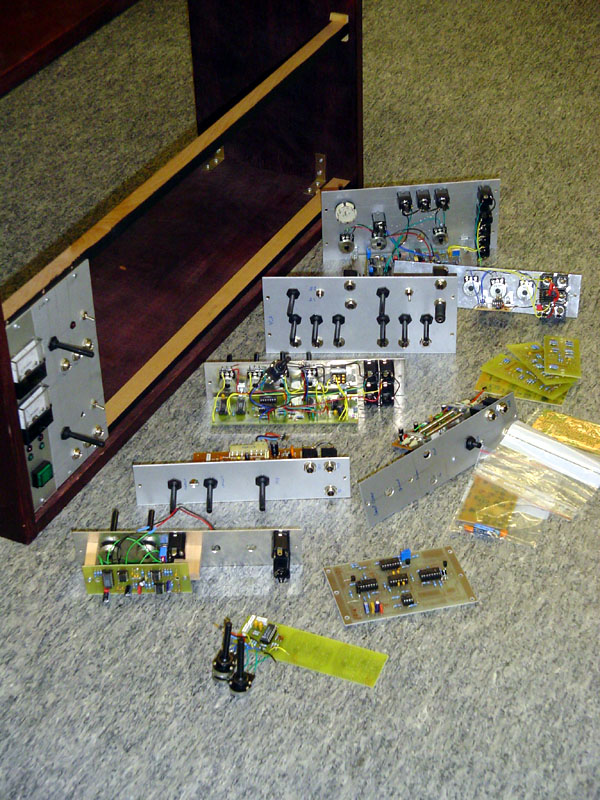

Einige Fotos

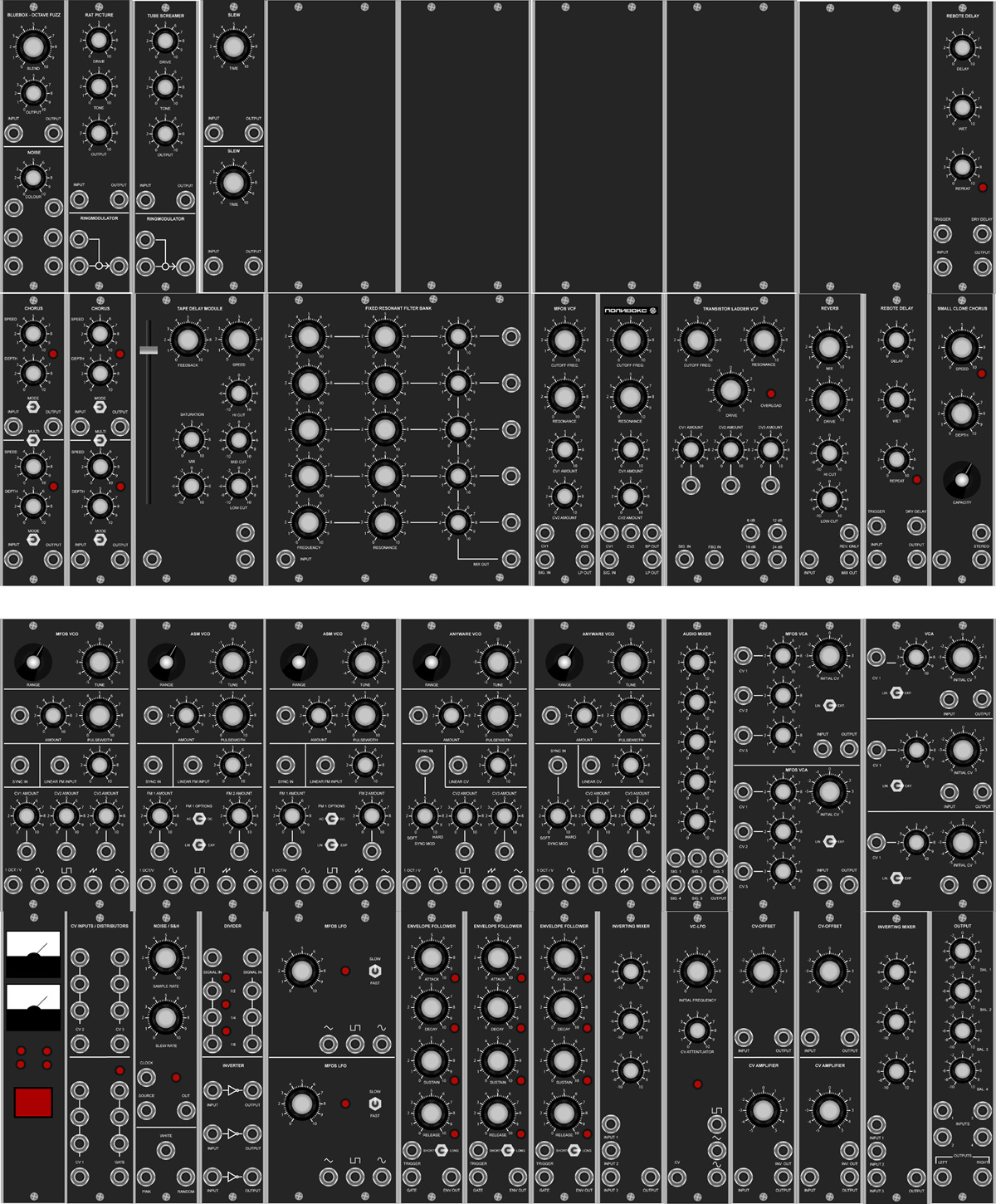

Das Layout

Fortschrittsbericht

Modul	Ursprung	Status

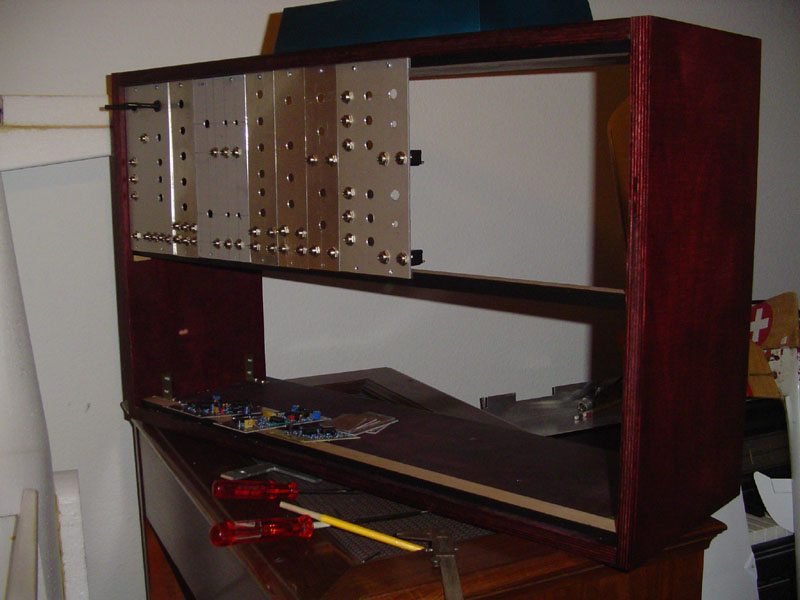

Cabinet	Eigenbau	erstes fertig aufgebaut, zweites für Aufbau vorbereitet. Aus Platzgründen nicht zusammengebaut.
Netzteil	Eigenbau	fertig aufgebaut, funktioniert

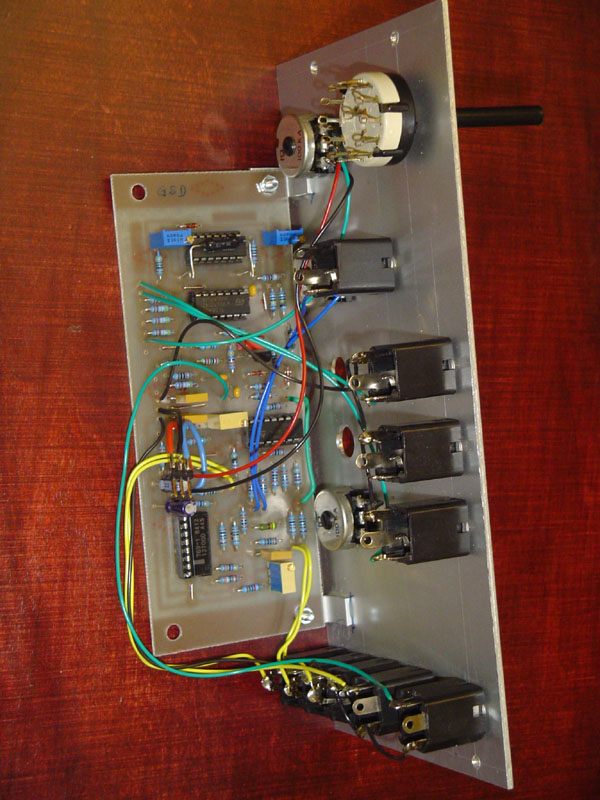

VCO	MFOS	Prototyp fertig aufgebaut, aber fehlerhaft
LFO	MFOS	Prototyp funktioniert

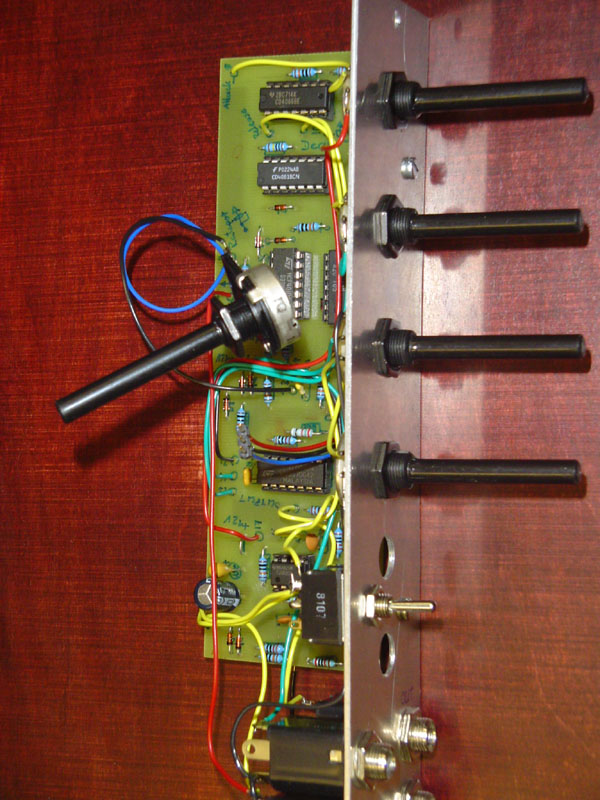

ADSR	MFOS	fertig aufgebaut, funktioniert
Dual Chorus	Zombie Chorus	erster Prototyp fertig aufgebaut, funktioniert. Restliche Platinen bestückt

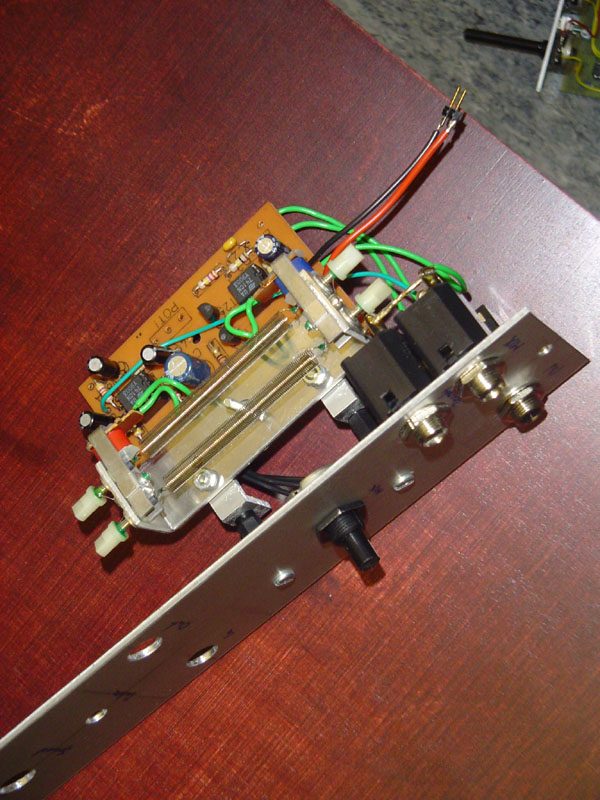

Small Reverb	Bausatz Velleman	fertig aufgebaut, funktioniert

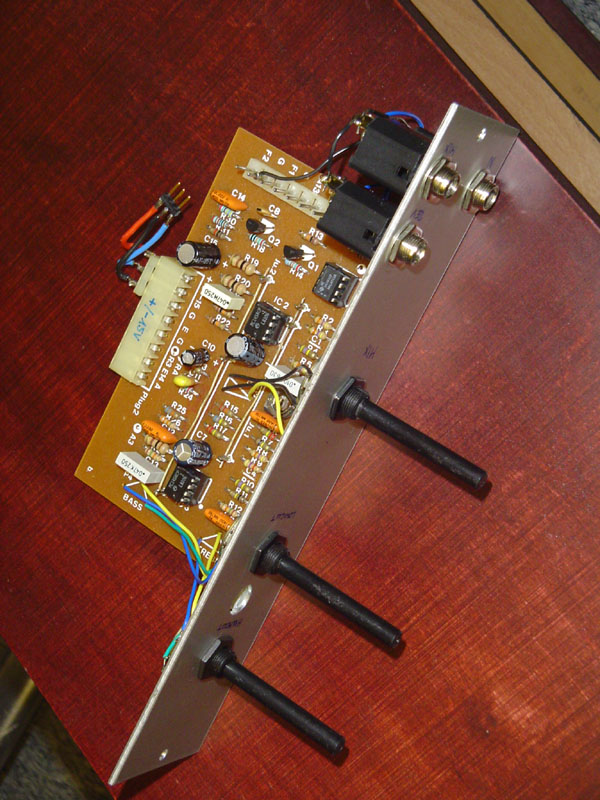

Big Reverb	Bausatz Wersi	fertig aufgebaut, funktioniert

Ich möchte an dieser Stelle noch anmerken, dass ich ohne folgende Webseiten und ihren cleveren Verfassern dieses Projekt gar nicht durchziehen könnte:

Die vielleicht beste Seite mit den wichtigsten Modulen, komplett mit Layout und tollen Beschreibungen:
Music from Outer Space

Yves Ussons Yusynth ist noch nicht lange im Netz, dafür eine Fundgrube für Leute wie mich. Sehr gut dokumentiert, und Yves gestaltet seine Module nach dem Vorbild alter Moog-Module!
Yusynth

Tonepad ist eigentlich für Gitarreneffekte gedacht, aber solche verbaue ich gerne als Module. Meiner Meinung nach die beste Seite dieser Art.
www.tonepad.com/

Etwas speziellere Module findet man bei CGS Synth
Ken Stone

Tommys Anyware Instruments lieferte den Grundstein meines Synths, die Oszis. Als Platine mit Bestückungsplan, natürlich...
Anyware Instruments
